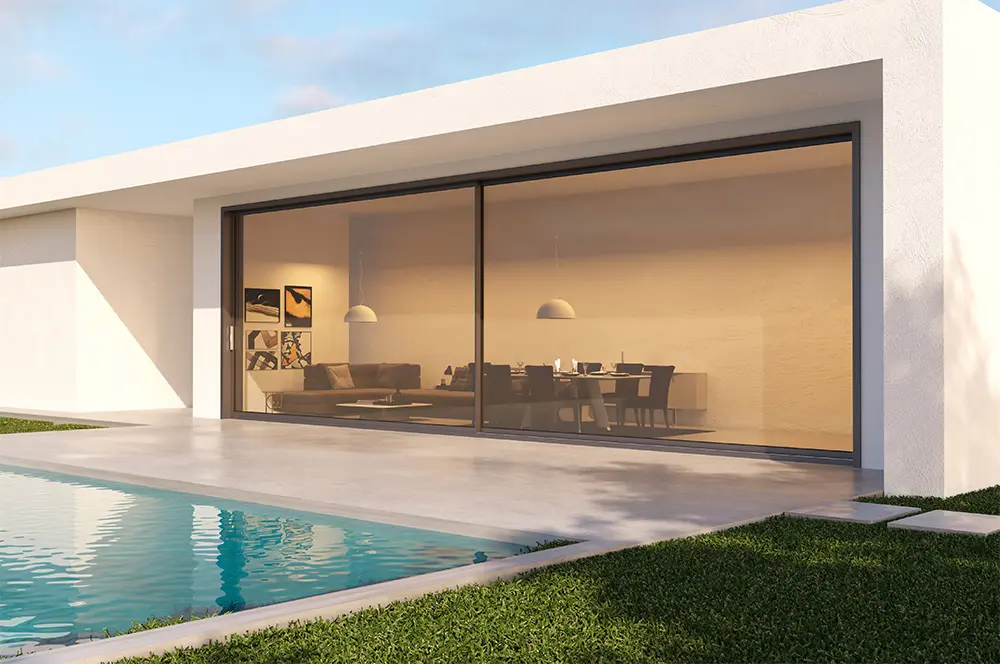

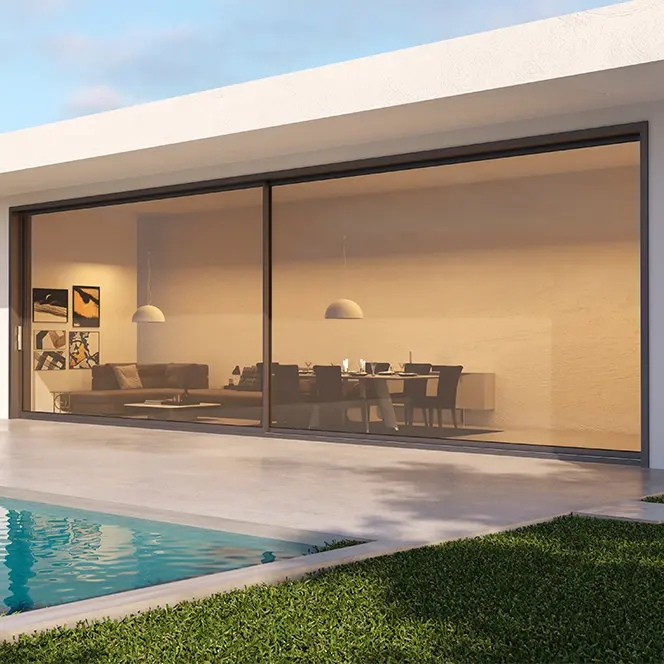

Nehéz emelésű tolóajtó

A LEASKY nehézemelő tolóajtó egy olyan ajtórendszer, amely a nagy teherbírású tolófunkciót emelő-süllyeszthető zárómechanizmussal kombinálja. A kialakítás lehetővé teszi, hogy az ajtólap a fogantyú elforgatásával állítsa be a szíjtárcsa helyzetét. Normál állapotban az ajtólap csúszik a napi működéshez. Amikor a kilincset zárt helyzetbe fordítják, az ajtólap teljes egészében leereszkedik, és a tömítőcsíkokat a sínhez nyomva zárt akadályt képez. Ez a termék olyan forgatókönyvekre alkalmas, amelyek teherbíró képességet és tömítési teljesítményt igényelnek, beleértve a nagy nyílásokat, épületek erkélyeit, kereskedelmi épületek bejáratait és hasonló alkalmazásokat.



Profilanyag és felületkezelés

Az ajtórendszer 6063-T5 nagy pontosságú alumíniumötvözet profilokat használ. A fő profil falvastagsága megfelel a nemzeti szabvány követelményeinek. A felületkezelés fémpor-szórással történik. A bevonat tapadása megfelel a GB/T 5237 szabvány követelményeinek, időjárásállóságot és fakulásállóságot biztosít. A keret szélessége 140 mm, amely az általános szerkezeti hajlítási ellenállás és stabilitás javítására szolgál.



Terhelhetőség és operációs rendszer

Az egyajtószárny teherbírása kétféle konfigurációban érhető el:

Standard konfiguráció: 300 kg levélenként.

Megerősített konfiguráció: 500 kg levélenként, egyetlen levél mérete legfeljebb 3,5 m (szélesség) × 3,2 m (magasság).



A szíjtárcsa-készlet kettős csapágyas szerkezetet használ, rozsdamentes acél magas-alacsony sínekkel párosítva. A pálya felülete kopásállóságra edzett, hogy megfeleljen az ismételt csúszási műveletek követelményeinek. A szíjtárcsa és a lengésgátló kerék egy kétrétegű pozicionáló szerkezetet alkot, amely az ajtólap oldalirányú mozgásának szabályozására szolgál működés közben.



A tömítőrendszer felépítése

Az ajtókeret és az ajtólap között hat tömítőcsík található. A szalag anyaga EPDM (etilén-propilén-dién monomer) gumi. Tömörítési sebessége és öregedésállósága megfelel a GB/T 24498 szabvány követelményeinek. A nejlon kampós élprofilokat és a kétrétegű kompozit szalagokat kombinálva többüregű hőgát kialakítására használják, amely a hőátadás csökkentésére szolgál. Amikor az ajtólap zárva van, a tömítőcsíkok a kerethez nyomódnak, hogy összenyomott átfedő állapotot képezzenek. Ez a szerkezet bizonyos szintű kifeszített ellenállást is biztosít.



Vízelvezető és vízszigetelő tervezés

A pálya hosszában vízelvezető lyukak vannak elrendezve, kombinálva egy folyamatos kétrétegű szűrőfedéllel. A szűrőfedelet a részecskék felfogására és a vízelvezető nyílások eltömődésének megelőzésére használják. A vízelvezető útvonal magasságkülönbség-konstrukciót használ, a gravitáció segítségével a vizet kifelé irányítja. A kétrétegű szűrőburkolat szerkezete a külső oldalról érkező levegő visszaáramlás csökkentésére is szolgál.



Sarokcsatlakozási mód

A keretcsatlakozásoknál ragasztós befecskendezett sarokkulcsokat használnak, simítólemezekkel megerősítve. A sarokkulcsok a csatlakozási hézagok kitöltésére szerkezeti ragasztóval vannak rögzítve, amely a keretcsatlakozás tartós szilárdságának és felületi síkságának megőrzését szolgálja.



Alkalmazási forgatókönyvek

Tengerparti területeken lévő épületek, ahol a szélnyomás ellenállása és a sópermettel szembeni korrózióállóság olyan tényezők, amelyeket figyelembe kell venni.

Tájfunnak kitett régiók, ahol a projektek speciális követelményeket támasztanak az ajtók és ablakok szélnyomásállóságára vonatkozóan.

Nagy fesztávú nappali, erkély vagy üzlethelyiség, ahol szélesebb vizuális nyílás szükséges.



Termékleírások

Tétel	Specifikáció
Profil anyaga	6063-T5 alumíniumötvözet
Fő keret szélessége	140 mm
Felületi kidolgozás	Fém porszórt bevonat
Max. Egylapos töltet (standard)	300 kg
Max. Egyszárnyú terhelés (megerősített)	500 kg
Max. Egylapos méretű (megerősített)	3,5 m (Sz) × 3,2 m (Ma)
Tömítőszalag anyaga	EPDM gumi
Pecsétek száma	6
Nyomvonal típusa	Rozsdamentes acél magas-alacsony sín
Vízelvezető szerkezet	Folyamatos vízelvezető lyukak + kétrétegű szűrőfedél a visszafolyás megelőzésére



Testreszabási szolgáltatások

A LEASKY személyre szabott rendszerajtó-, ablak-, függönyfal- és napernyő-termékmegoldásokat kínál a különböző regionális éghajlati viszonyok, épületkörnyezetek és használati követelmények alapján. A testreszabási folyamat a következőket tartalmazza: igényfelmérés → helyszíni mérés → tervjavaslat → rajz visszaigazolás → gyártás és szállítás. A konkrét testreszabási részleteket (méretek, szín, konfiguráció) meg kell erősíteni a műszaki csapattal.



Kérjen termékinformációt vagy árajánlatot

Részletes termékrajzok, tesztjelentések vagy projekt-ajánlatok megszerzéséhez kérjük, forduljon az értékesítési osztályhoz a következő információkkal:

Projekt neve és helyszíne

Nyílásméretek és szükséges nyitási konfiguráció

A szélnyomásállóság, a vízzáróság és a légáteresztő képesség követelményei (ha előírják)

A műszaki ajánlatot és a referenciaárat 24 órán belül megadjuk.
